優勢特點
返砂端增加了返砂自動提升裝置，取消球磨機大勺頭的配置;
每噸礦石一般可節電1～1.5度;
避免了大勺頭的頻繁檢修;
減緩了對球磨機大、小齒輪的不均衡沖擊。

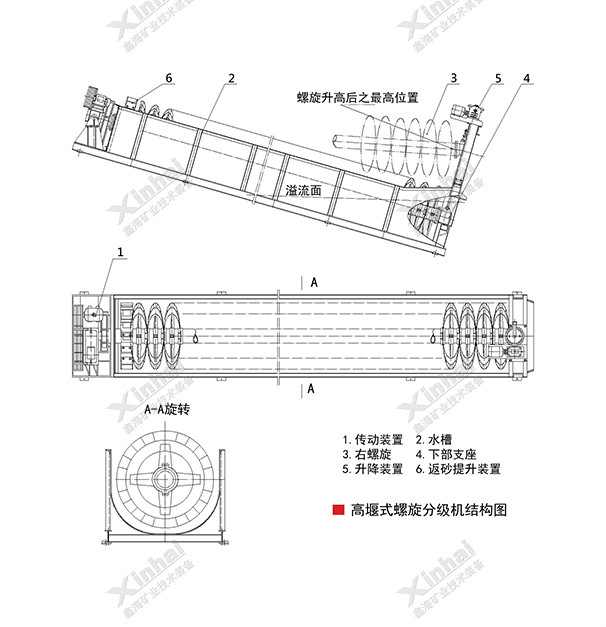

工作原理
高堰式螺旋分級機采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。
高堰式溢流堰高于螺旋的旋轉軸，但低于溢流端螺旋的上緣。該種分級機其沉降區的面積較低堰式大，其堰高可以在一定范圍內調整，即沉降區的面積可以在一定范圍內調整改變，從而可以調節分級的粒度，是磨礦循環中常用的一種設備。
技術參數
| 類型 | 型號 | 螺旋轉速 (r/min) | 按返砂處理能力 (t/d) | 按溢流處理能力 (t/d) | 螺旋直徑 (mm) | 螺旋長度(mm) | 水槽坡度 | 傳動電機型號 | 傳動電機功率(kW) | 提升電機型號 | 提升電 機功率(kW) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高堰式單螺旋 | FLG-300 | 7.7 | 30 ~80 | 10 ~30 | φ300 | 3900 | 14 ~18 | Y100L1-4 | 2.2 | 手動 | — | 668 |
| FLG-500 | 8 | 145~260 | 21 ~75 | φ500 | 4390 | Y112M-6 | 1600 | |||||
| FLG-750 | 7.8 | 100~445 | 31~165 | φ750 | 5500 | Y132S-6 | 3 | 2716 | ||||
| FLG-1000 | 6.7 | 473~1026 | 85 | φ1000 | 6556 | Y132M2-6 | 5.5 | 4000 | ||||
| FLG-1200 | 5,6,7 | 1145~1600 | 150 | φ1200 | 6500 | Y132M2-6 | 5.5 | Y90L-4 | 1.5 | 7943 | ||
| FLG-1500 | 2.5,4,6 | 1140~2730 | 235 | φ1500 | 8265 | Y160M-6 | 7.5 | Y100L1-4 | 2.2 | 11827 | ||
| FLG-2000 | 3.6,5.5 | 3240~5940 | 400 | φ2000 | 8700 | Y160L-6/4 | 11,15 | Y100L2-4 | 3 | 20814 | ||
| FLG-2400 | 3.6 | 6800 | 580 | φ2400 | 9130 | Y200L2-6 | 22 | Y112M-4 | 4 | 24194 | ||
| FLG-3000 | 3.2 | 11625 | 890 | φ3000 | 12500 | Y200L-4 | 30 | Y112M-4 | 4 | 42188 | ||
| 高堰式雙螺旋 | 2FLG-1200 | 5,6,7 | 2290~3200 | 310 | φ1200 | 6500 | Y132M2-6 | 5.5X2 | Y90L1-4 | 1.5X2 | 15840 | |
| 2FLG-1500 | 2.5,4,6 | 2240~5360 | 460 | φ1500 | 8230 | Y160M-6 | 7.5X2 | Y100L1-4 | 2.2X2 | 22903 | ||
| 2FLG-2000 | 3.6,5.5 | 6400~10800 | 750 | φ2000 | 8400 | Y160L-4 | 15X2 | Y100L2-4 | 3.0X2 | 34621 | ||
| 2FLG-2400 | 3.63 | 13600 | 1160 | φ2400 | 9130 | Y200L2-6 | 22X2 | Y112M-4 | 4X2 | 42460 | ||
| 2FLG-3000 | 3.2 | 23300 | 1785 | φ3000 | 12500 | Y200L-4 | 30X2 | Y112M-4 | 4.0X2 | 73030 |

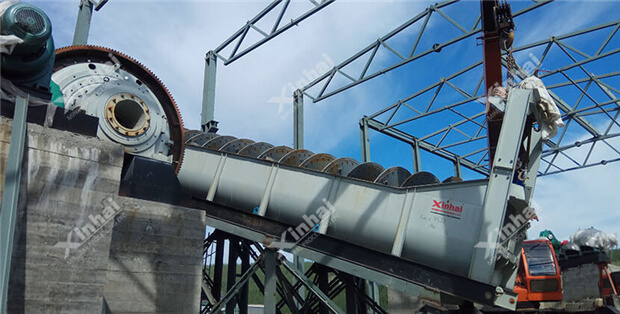

成功案例
廣西某選礦廠，選礦時經常因礦石粒度不均勻，而浪費掉很多資源，后通過百度搜索找到鑫?？偷V業裝備股份有限公司，鑫海技術人員根據客戶提供的需求信息和現有設備配置，為客戶推薦了可以預先分級的高堰式螺旋分級機，鑫海高堰式螺旋分級機分級溢流粒度≥0.015mm，正好滿足了客戶需求，應用中效果顯著，選礦回收率提高15%。
