優勢特點
鑫海跳汰機采用電磁調整電機進行拖動使沖次可無級調節;
跳汰機既可用于選細粒物料，也可用于選粗的物料，其上限給礦粒度為6～8mm;
針對個別選砂礦選廠，鑫海跳汰機的上限粒度可達12mm;
處理能力大，選別粒度，范圍廣;
占地面可比常規跳汰機減少1/3，單位面積處理能力大。

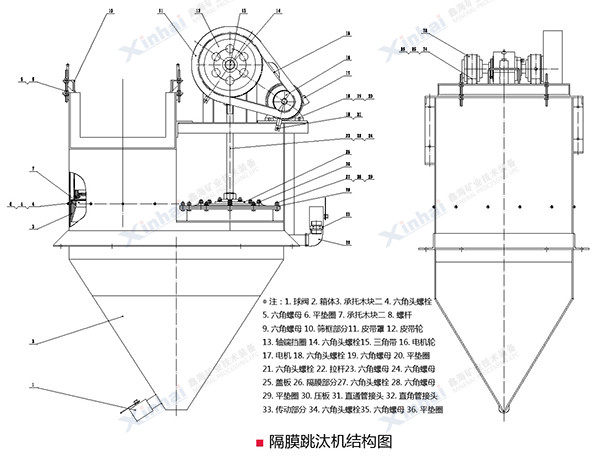

工作原理
鑫海選礦跳汰機工作原理是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒波形使上升水流快于下降水流;上升時間短、下降時間長，克服了正弦波脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的富集比和回收率。傳統跳汰機多為圓周偏心驅動，跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了跳汰機的選別比和回收率。
技術參數
|
項目 參數 型號 |
跳汰室 | 隔膜 |
給礦粒度 (mm) |
篩下補給水量 (m3/t) |
補給水壓力 (MPa) |
處理量 (t/h) |
電機功率 (kW) |
外形尺寸 | 重量 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 形狀 |
面積 (m2) |
沖程 (mm) |
沖次 (n/min) |
||||||||
| JT-0.57 | 梯形 | 0.57 | 8.5~12 | 80~180 | <6 | 1~2 | > 0.05 | 1.5~3 | 1.5 | 1550X780X1530 | 610 |
| JT1-1 | 梯形 | 1.04 | 10~17 | <10 | 2~3 | 2.5~5 | 2.2 | 2270X1110X1890 | 900 | ||
| JT2-2 | 矩形 | 2.28 | 12~21 | <10 | 2~4 | 5~10 | 3 | 3225X1550X2050 | 1640 | ||
| JT3-1 | 梯形 | 3 | 12~30 | 50~125 | <10 | 3~6 | > 0.05 | 7.5~15 | 5.5 | 2745X2000X3030 | 3085 |
| JT4-2(1) | 矩形 | 4 | 25~57 | <25 | 4~8 | 8~20 | 7.5 | 4240X1990X2750 | 3098 | ||
| JT4-2A⑵ | 矩形 | 4 | 25~57 | <25 | 4~8 | 8~20 | 4X2 | 4240X1990X2750 | 3500 | ||
| JT5-2 | 梯形 | 4.86 | 12~30 | <10 | 3~6 | 12~25 | 7.5 | 3600X2000X2600 | 4500 | ||

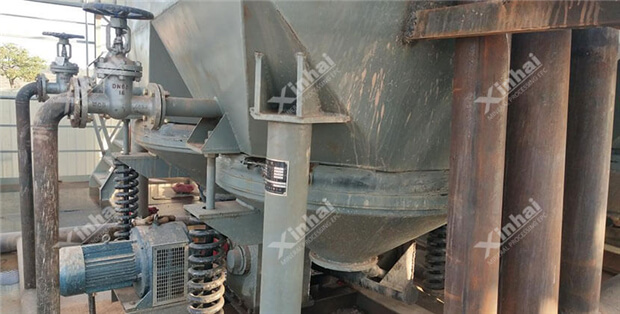

成功案例
江西某鎢礦選礦廠地處深山，廠房面積較小，重選過程中對跳汰機要求較為嚴格，鑫海跳汰機廠家根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研究改進，分選介質采用電子數字控制系統和傳動機構組成的電控器動風閥，成功中標該鎢礦廠。鑫海跳汰機在使用過程中，輕產物產率高達60%，故障率幾乎為零。
