優勢特點
該水力旋流器的給料口采用漸開線方向給入物料，增大了物料的離心力，提高了分級效果也大大的減輕了進料箱的磨損;
采用漸開線方式，可以減輕物料進入旋流器時因突然發散而產生的紊流，漿體在旋流器內部的運行平穩，從而提高旋流器的分離性能，減輕物料對給礦箱的沖擊磨損;
水力旋流器的柱錐段長度比例及溢流管插入深度合理，分級效率更高;
用耐磨橡膠做內襯，使用壽命可延長2-4倍;
結構設計合理，分級指標較高，指標波動較小。
工作原理
鑫海水力旋流器的工作原理主要是離心沉降，當待分離的兩相（或三相）混合液以一定壓力從旋流器給料口進入旋流器內后，產生強烈的三維橢圓型強旋轉剪切湍流運動。由于顆粒的密度不同，其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，大部分粗顆粒（或重相）經旋流器底流口排出，而大部分細顆粒（或輕相）由溢流管排出，從而達到分離分級的目的。

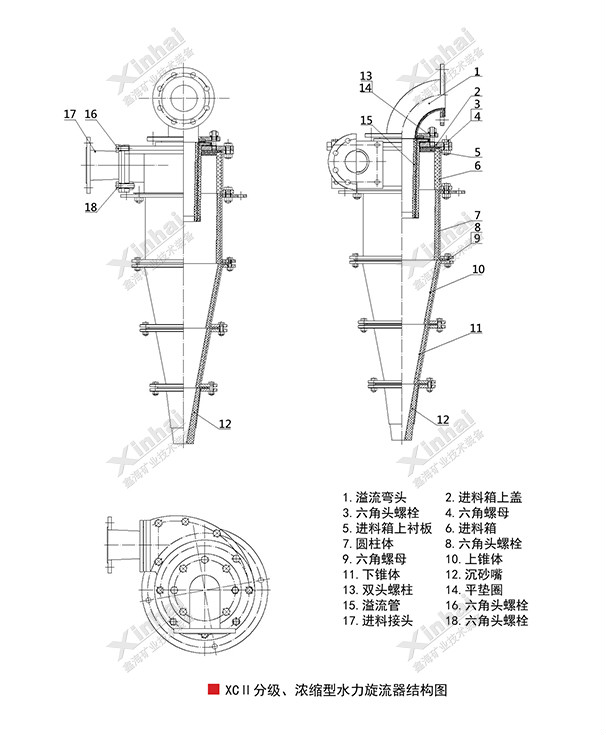

鑫海水力旋流器結構設計獨特，采用多段式柱體復合結構，可根據需要增減柱體高度，若高度增加，溢流細度提高，可達10μm左右；并且每個直徑都有獨特的筒體長度和錐角組合，可在非常小的總旋流器長度情況下達到較大的切線速度，從而增大物料的離心力，提高分級效率。
技術參數
| 型號 | 規格 | 處理能力（m3/h) | 分級粒度（μm) | 溢流口直徑 | 沉沙口直徑 | 入口壓力（MPa) |
|---|---|---|---|---|---|---|
| XC II F 150 | 150 | 10 ~23 | 25 ~74 | 30 ~50 | 8~22 | 0.06 ~0.15 |
| XC II F 200 | 200 | 17 ~38 | 28 ~80 | 40 ~65 | 16 ~32 | |
| XC II F 250 | 250 | 24 ~53 | 30 ~82 | 65~100 | 16 ~40 | |
| XC II F 300 | 300 | 40~100 | 36 ~90 | 65~120 | 20 ~40 | |
| XC II F 350 | 350 | 56~118 | 40~100 | 80~120 | 30 ~70 | |
| XC II F 375 | 375 | 74~157 | 42~105 | 90~135 | 30 ~70 | |
| XC II F 450 | 450 | 90~192 | 44~110 | 100~150 | 30 ~70 | |
| XC II F 500 | 500 | 128~300 | 50~115 | 130~220 | 35~100 | |
| XC II F 550 | 550 | 155~368 | 52~120 | 140~240 | 35~100 | |
| XC II F 600 | 600 | 200~468 | 57~125 | 160~260 | 65~110 | |
| XC II F 660 | 660 | 237~524 | 60~130 | 180~280 | 80~150 |

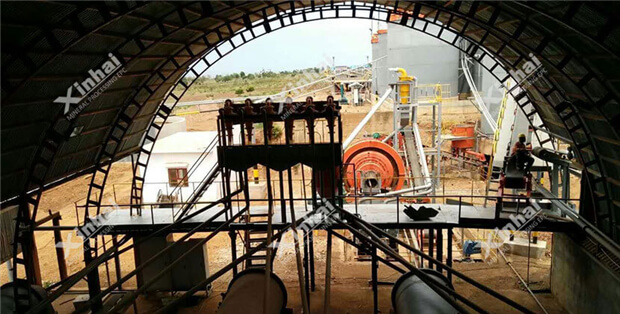

水力旋流器成功案例
某金礦分級過程中，發現分級效果較差，固液分離不明顯，因而增加幾臺水力旋流器。鑫海的分級旋流器設備采用漸開線給料方式，這種漸開線式給料口有利于增大物料的離心力，提高分級效果，大大減輕進料箱的磨損，分級指標較高，指標波動較小。實際應用過程中客戶非常滿意。
