金銅礦山屬于低品位金礦，總設計規模為4000t/d，于2004年6月建成投產。
礦石性質
該金屬礦礦石中金屬礦物主要是自然金和黃銅礦，次之為褐鐵礦、磁黃鐵礦、黃鐵礦。非金屬礦物以石英為主，絹云母、綠泥石、斜長石、黑云母、碳酸鹽等占非金屬礦物的35.10%。礦石中有用組分以金為主，銅是主要共生組分，另外還有銀、硫等伴生組分。礦石中金主要以自然金存在，自然金粒級分布見下表。
表 自然金粒度組成
| 粒級/mm | >0.074 | 0.074~0.053 | 0.053~0.037 | 0.037~0.01 | <0.01 |
| 相對wb/% | 5.79 | 8.94 | 7.58 | 61.27 | 16.42 |
選廠改造前工藝流程
破碎階段采用三段一閉路加洗礦流程，磨浮流程為階段磨礦和階段浮選工藝，浮選藥劑根據礦石性質變化，在不同生產階段浮選藥劑先后采用了單一黃藥、丁銨黑藥、黃藥+丁銨黑藥，最后確定為Z-200號。
確定為階段磨礦、階段浮選時，原礦品位雖有所下降，但仍能保持金品位2.2g/t，銅品位0.471%。隨著資源匱乏，該企業長期虧損，最后導致停產一年。
改造后選礦工藝流程

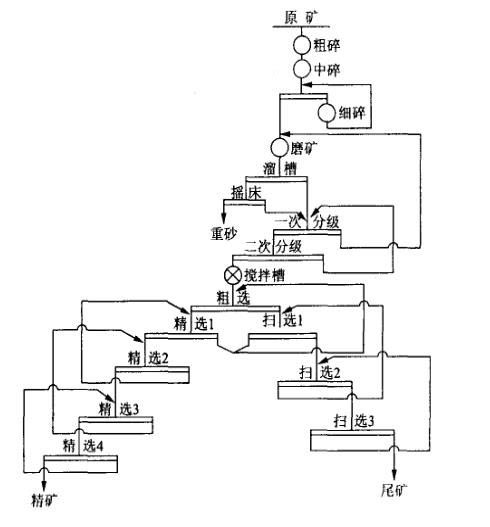

首先利用原階段磨礦、階段浮選工藝及生產設備進行選礦試驗，然后將流程改為三段一閉路破碎流程，磨礦采用一段一閉路，浮選采用一次粗選、三次掃選、四次精選工藝流程。工藝流程如下圖。
改造前原礦品位金為0.9g/t，銅為0.322%。階段磨礦、階段選別工藝提高回收率不夠明顯，而且成本大量增加。
通過對試驗數據的對比和成本分析，新的選礦工藝流程，每年可新增利潤72.12萬元。
